西爾普首頁 / 產品中心 / 小型五軸加工中心
立即訂購>

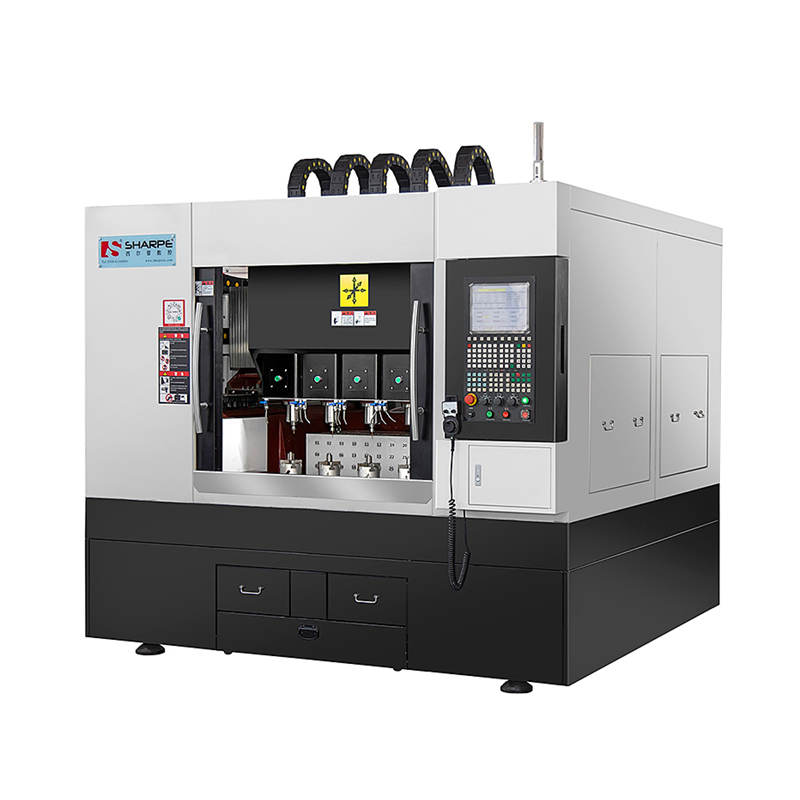

小型五軸加工中心FA200-5
所屬類別：小型五軸加工中心
產品簡介：
該五軸加工中心是用來加工尺寸在直徑250mm以內的非常復雜的五金零件。可以鉆孔，銑切。加工的工件精度高，光潔度好。
咨詢熱線:#

  • 小型五軸加工中心FA200-5



    適用范圍：

    該五軸加工中心是用來加工尺寸在直徑250mm以內的非常復雜的五金零件?？梢糟@孔，銑切。加工的工件精度高，光潔度好。



    產品簡介：

    1. 五軸聯動；

    2. 搖籃式工作臺；

    3. 切削力較大；

    4. 轉速高，光潔度好；

    5. 帶RTCP刀尖追隨功能



    產品特點：

    1. 產品采用樹脂砂工藝鑄造，經過長時間時效處理；

    2. 整體結構件采用一體型設計，剛性高；

    3. 橫梁采用天車式結構，受力更加平均分布；

    4. 機床采用大跨距的對稱布局，總體承載變形量非常小；

    5. 天車式橫梁采用雙伺服電機驅動，平穩性絕佳；

    6. 主軸采用較大尺寸BT30的高轉速主軸，切削力大；

    7. 刀庫采用伺服刀庫，換刀穩定而且換刀非?？?；

    8. 刀庫處于機床中心，設計有糾錯能力，防止錯刀亂刀的可能；

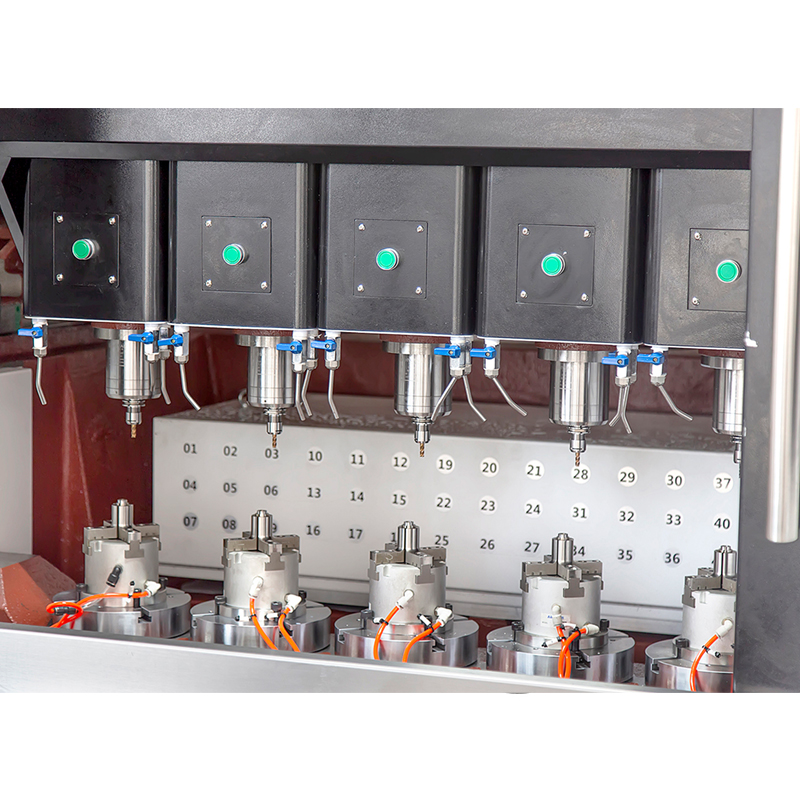

    9. 四軸和五軸采用搖籃式結構，活動空間大，加工區域大；

    10. 整體鈑金設計精巧，結構緊湊嚴密，外觀大氣；

    11. 內防護是全封閉設計，只有加工工件和夾具是外漏；

    12.A軸為滾子凸輪，與傳統的蝸輪蝸桿對比更能凸顯切削剛性，兩側四點滾動接觸面互相拘束，滾子軸承與凸輪之間極低背隙，實現高加工精度，精細面粗糙度。




    FA200五軸加工中心參數


    1

    行程

    2

    X

    mm

    250

    3

    Y

    mm

    450

    4

    Z

    mm

    270

    5

    回轉軸C

    度

    0-360

    6

    擺動軸A

    度

    ±100

    7

    工作臺（工作區）

    8

    裝夾面（直徑）

    mm

    200

    10

    工作臺最大負載

    kg

    25

    11

    主軸端面至工作臺距離

    mm

    130-400

    12

    主軸間距

    mm

    220

    13

    換刀裝置

    14

    刀柄規格



    ISO20

    15

    刀庫容量

    把

    9（5個刀庫）

    16

    刀具最大直徑

    mm

    10

    17

    刀具最大長度

    mm

    50

    18

    換刀時間

    sec

    5

    19

    主軸（電主軸）

    20

    外圓直徑

    mm

    85

    21

    最高轉速

    rpm

    40000

    22

    使用電壓

    V

    380

    23

    冷卻方式



    油冷

    24

    軸端連接



    iso20

    25

    進給速度

    26

    X/Y/Z軸

    mm/min

    30000

    27

    回轉軸C

    度/min.rpm

    10800

    28

    擺動軸A

    度/min.rpm

    10800

    29

    鎖緊系統

    30

    C軸



    自鎖

    31

    A軸



    油剎

    32

    位置精度

    33

    定位精度

    34

    X/Y/Z軸

    mm

    ±0.01/300

    35

    回轉軸C

    度

    ±0.006

    36

    擺動軸A

    度

    ±0.006

    37

    重復定位精度

    38

    X/Y/Z軸

    mm

    ±0.005

    39

    回轉軸C

    度

    ±0.004

    40

    擺動軸A

    度

    ±0.004

    41

    電源

    42

    工作電壓和頻率

    V/Hz

    380/50

    43

    輸入功率

    KVA

    5

    44

    控制電壓

    V

    24DC

    45

    工作氣壓

    bar

    6

    46

    機床重量

    kg

    8000

    47

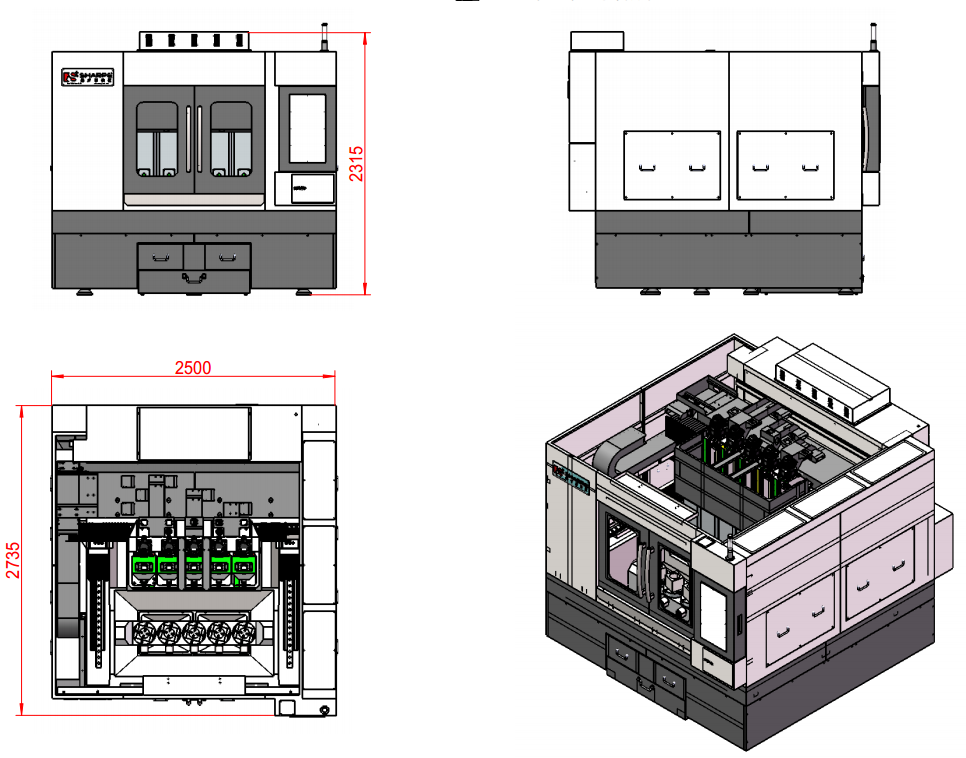

    機床尺寸（長寬高）

    mm

    2500*2500*2400







    FA200-5五軸加工中心配置


    序號

    類別

    項目

    名稱

    品牌

    1

    床身

    鑄鐵

    樹脂砂鑄件工藝

    HT250

    絲桿

    滾珠絲桿

    C3級磨制滾珠絲桿3210

    導軌

    線性導軌

    臺灣上銀X：RG30；Y：RG45;Z:HG25

    主軸

    高速電主軸

    順源ISO20  4KW/ 40000rpm

    2

    電氣

    進給電機類型

    X軸伺服

    日本安川1.8KW

    Y軸伺服

    日本安川1.3KW(2個）

    Z軸伺服（剎車）

    日本安川850W（剎車）(5個）

    A軸

    日本安川1.3W

    C軸

    日本安川750W

    3

    系統

    工業系統

    五軸系統

    芯衍數控

    4

    換刀

    自動換刀裝置

    9把刀

    圣德刀庫

    5

    潤滑

    電子注油器

    電動注油器

    寶騰BAOTN

    6

    照明

    長條型照明燈

    LED

    沃德 LED
