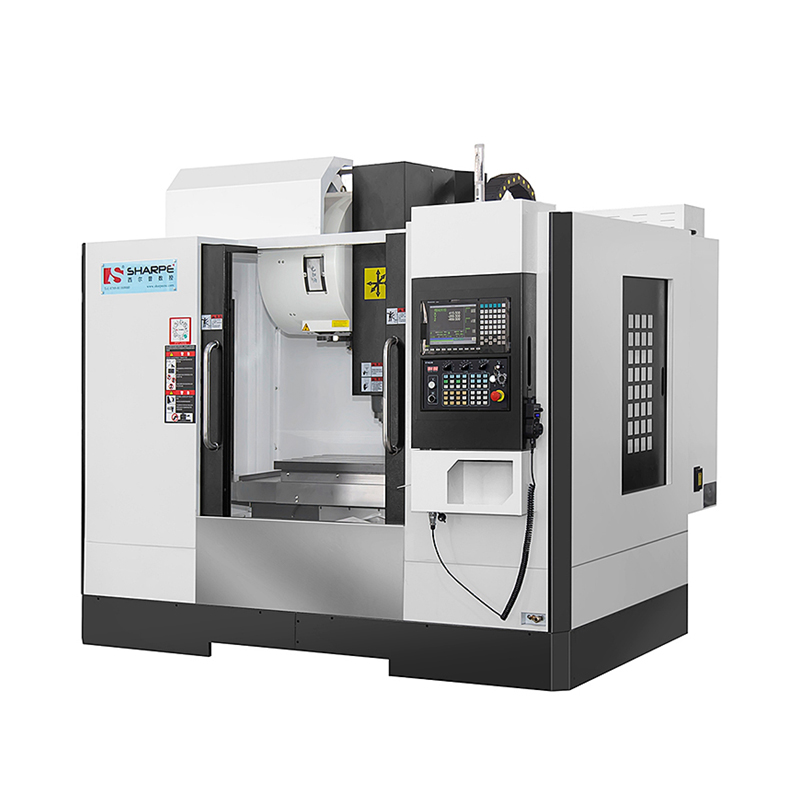

V850L 數控加工中心
適用范圍：
批量生產加工較大些的五金零件，或一次裝夾更多的小型五金零件，可以鉆孔，攻絲，銑切。適合材料銅鋁件，鑄件，一般鋼件。每加工一個零件換刀不超過24把。
產品簡介：
850加工中心是采用目前市場上成熟穩定的臺灣新代加工中心系統（或三菱M80），并配以24把圓盤式BT40刀庫。產品配置較高，精度很高，穩定性很高。
該機床具有整體結構強，機床結構經過有限元分析優化，剛性更強，結構更穩定。
創新立柱與刀庫支架復合立柱剛性更強，刀庫更穩定不變形。

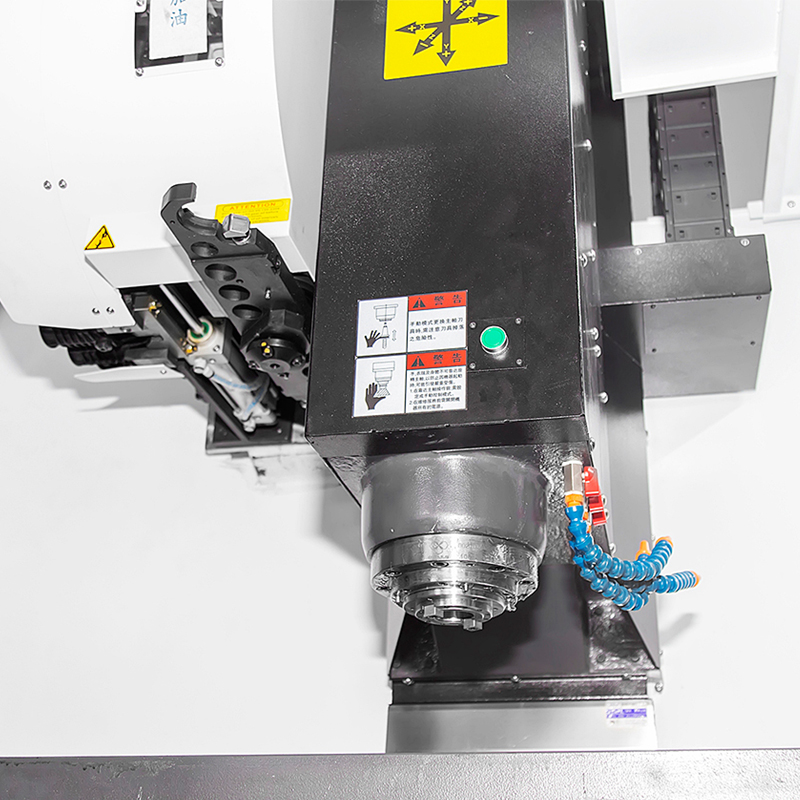

高剛性主軸可搭配大扭矩裝置生產效率提高30%以上。
① 剛性機床要兼有故障率低、可靠性好的生產場合。
② 特別適應于主軸箱高速往復運動的加工場合。
③ 短喉深高剛性緊湊型結構配大扭矩裝置生產效率提高30%以上，適用于黑色金屬重負荷加工。
V850參數表
項 目
參 數
單 位
工作臺
工作臺尺寸
1000*500
mm
允許最大荷重
500
kg
T型槽尺寸
5*18 (102間距）
mm
加工范圍
工作臺最大行程：X軸
800
mm
鞍座最大行程 ：Y軸
500
mm
主軸最大行程 ：Z軸
500（極限行程550）
mm
主軸端面至工作臺面距離
70-630
mm
主軸中心至立柱距離
550
mm
主軸
主軸形式
直連式/皮帶頭
-
錐孔
BT40-140
-
轉數
10000/12000
rpm
進 給
切削進給速度范圍
5-10000
mm/min
快速移動
X軸
48
m/min
Y軸
48
Z軸
48
刀 庫
刀庫容量
24T
mm
刀具最大直徑（相鄰空位）
80
mm
刀具最大長度
350
mm
刀具最大重量
8
kg
換刀時間（臨近刀）
1.6
Sec
電氣
主軸電機功率
7.5/8000
kw/rpm
X/Y軸進給電機
3.9
kw/rpm
Z軸進給電機
5.9
kw/rpm
定位精度 XYZ三軸
±0.005/300
mm
重復定位精度 XYZ三軸
±0.003/300
mm
所需氣壓
6-7
kgf/cm2
所需氣體流量
0.15
m3/min
主機重量
5500
kg
機床外觀尺寸
2.6*2.4*2.7
m
850主要配件表
序號
部件名稱
數量
單位
生產廠家
規 格
備 注
1
主軸
1
支
臺灣健椿
BT40-8000/12000
可選
2
絲杠軸承
6
套
FAG/BSB
BSB2562
3
滾珠絲杠
3
套
HIWIN
R36-16T5-FSC
C3級
4
聯軸器
3
套
潤德
隨電機配
5
直線導軌
3
套
臺灣HIWIN
RGW35CC
P級
6
刀庫
1
套
臺灣岡田
BT40-24T
客戶選配
7
系統
1
套
臺灣新代/三菱
22MA/ M80
客戶選配
8
電機
4
套
日本新代/三菱
客戶選配
9
潤滑系統
1
套
河谷
3L
10
伸縮護罩
3
套
鴻旺/愛派爾
VMC-V8
