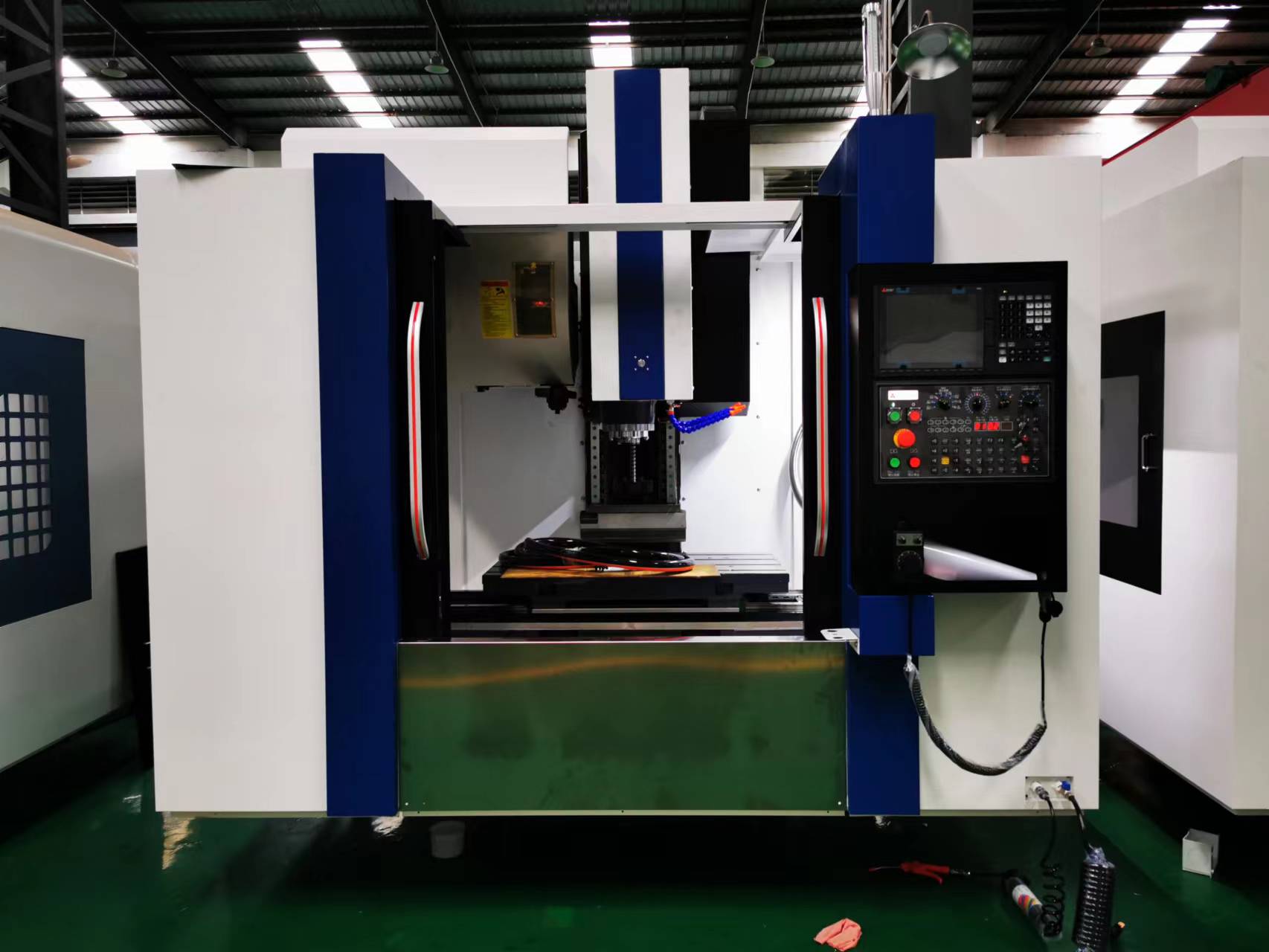

項  目

參  數

單 位

工作臺

工作臺尺寸

1200×650

mm

允許最大荷重

1000

kg

T型槽尺寸

5-18×110

mm

加工范圍

工作臺最大行程：X軸

1100

mm

鞍座最大行程 ：Y軸

650

mm

主軸最大行程 ：Z軸

650

mm

主軸端面至工作臺面距離

150-800

mm

主軸中心至立柱距離

740

mm

主軸

主軸形式

直連式/皮帶頭

-

錐孔

BT40-150

-

轉數

8000/12000

rpm

進  給

切削進給速度范圍

5-10000

mm/min

快速移動

X軸

36

m/min

Y軸

36

Z軸

24

刀 庫

刀庫容量

24T

mm

刀具最大直徑（相鄰空位）

80

mm

刀具最大長度

350

mm

刀具最大重量

8

kg

換刀時間（臨近刀）

1.6

Sec

電氣

主軸電機功率

11/8000

kw/rpm

X/Y軸進給電機

3

kw/rpm

Z軸進給電機

3

kw/rpm

定位精度      XYZ三軸

±0.005/300

mm

重復定位精度  XYZ三軸

±0.003/300

mm

所需氣壓

6-7

kgf/cm²

所需氣體流量

0.15

m3/min

主機重量

6500

kg

機床外觀尺寸

3*2.5*2.9

m

序號

部件名稱

數  量

單  位

生產廠家

規  格

備  注

1

主軸

1

支

   臺灣德九

BT40-8000RPM

2

絲杠軸承

6

套

日本NSK

BSB2562

3

滾珠絲杠

3

套

HIWIN

XYZ 4012

C3級

4

聯軸器

3

套

潤德

隨電機配

5

直線導軌

3

套

HIWIN

RGH45HA

P級

6

刀庫

1

套

岡田

BT40-24T

客戶選配

7

系統

1

套

三菱

 M80

客戶選配

8

電機

4

套

三菱

客戶選配

9

潤滑系統

1

套

河谷

3L

10

伸縮護罩

3

套

鴻旺/愛派爾

V1165
