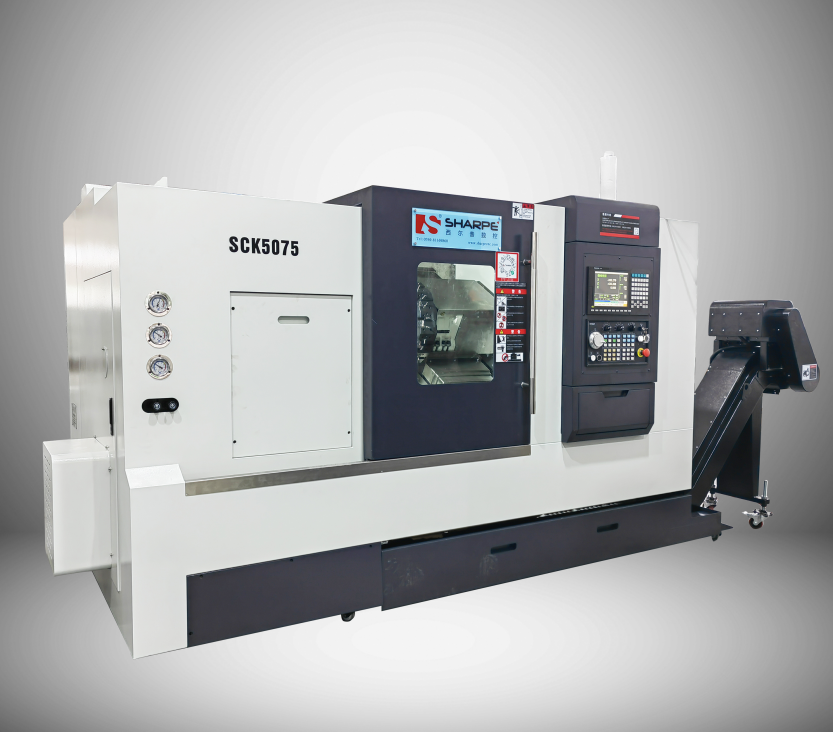

CNC數控車床 高剛性數控車床SCK5075
所屬類別：數控車床
產品簡介：
SCK5075數控車床技術特點 適用范圍： 批量生產加工較長些的軸類或盤類五金零件。適合材料銅鋁件，鑄件，鋼件，鈦合金等。 產品簡介： SCK5075數控車床是采用目前市場上成熟穩定的加工中心系統Syntec 22TA，并配以臺正集團TOM5075光機鑄件和臺灣刀塔。產品配置較高，精度很高，穩定性很高。 該機床具有整體結構強，機床結構經過有限元分析優化，剛性更強，結構更穩定。 1. 30°傾斜結構床身，剛性強，且近身操作性更佳。 2. 主軸采用A2-8主軸，并配以10寸卡盤。能加工更大的產品。 3. 床身結構堅固，采用HT300鑄鐵機身，能承受高G運動產生的慣量。 4. 采用臺灣Syntec 22TA數控系統，可靠性高。 5. 采用高于同級機種2.5倍扭矩值得主軸系統，能在較低速作業區間提供優異的重切削能力。 6. 采用日本THK大尺寸45mm直線導軌。并配有硬軌的尾頂座。有超強的剛性表現。 7. 作為卡盤式車床，使用方便的大尺寸左開門，開口幅度在最上方，便于更換刀具和加裝行架機械手。 8. 通過尾座臺可加工長工件和夾持余量少的工件； 8. 采用全包覆防護鈑金將車削鐵屑與冷卻液隔離在機床內，提高機床的防護與機床壽命。并提供一個安全干凈的工作環境。 9. 分離式水箱與側出式自動排屑設計，空間大，維護方便，偏于各種鐵屑較為容易地排到屑料斗。
咨詢熱線:#

  • SCK5075數控車床技術特點

    適用范圍：

    批量生產加工較長些的軸類或盤類五金零件。適合材料銅鋁件，鑄件，鋼件，鈦合金等。

    產品簡介：

    SCK5075數控車床是采用目前市場上成熟穩定的加工中心系統Syntec 22TA，并配以臺正集團TOM5075光機鑄件和臺灣刀塔。產品配置較高，精度很高，穩定性很高。

     該機床具有整體結構強，機床結構經過有限元分析優化，剛性更強，結構更穩定。

    1. 30°傾斜結構床身，剛性強，且近身操作性更佳。

    2. 主軸采用A2-8主軸，并配以10寸卡盤。能加工更大的產品。

    3. 床身結構堅固，采用HT300鑄鐵機身，能承受高G運動產生的慣量。

    4. 采用臺灣Syntec 22TA數控系統，可靠性高。

    5. 采用高于同級機種2.5倍扭矩值得主軸系統，能在較低速作業區間提供優異的重切削能力。

    6. 采用日本THK大尺寸45mm直線導軌。并配有硬軌的尾頂座。有超強的剛性表現。

    7. 作為卡盤式車床，使用方便的大尺寸左開門，開口幅度在最上方，便于更換刀具和加裝行架機械手。

    8. 通過尾座臺可加工長工件和夾持余量少的工件；

    8. 采用全包覆防護鈑金將車削鐵屑與冷卻液隔離在機床內，提高機床的防護與機床壽命。并提供一個安全干凈的工作環境。

    9. 分離式水箱與側出式自動排屑設計，空間大，維護方便，偏于各種鐵屑較為容易地排到屑料斗。



    SCK5075數控車床參數表

    序號

    項目

    參數

    單位

    1

    床面最大回轉直徑

    Φ570


    2

    最大加工直徑

    Φ500（根據刀塔變化）


    3

    刀架上最大加工直徑

    Φ280


    4

    最大加工長度

    750（根據刀塔變化）


    5

    主軸頭形式（可選卡盤）

    A2-6(8寸)


    6

    主軸電機功率

    11-15KW


    7

    主軸最高轉速

    3000rpm


    8

    主軸孔直徑

    Φ66

    mm

    9

    棒料通徑

    Φ52

    mm

    10

    X/Z軸絲桿規格

    3210/4010


    11

    X軸極限行程

    270

    mm

    12

    X軸電機扭矩

    11N.M


    13

    X/Z軸線軌規格

    45


    14

    Z軸極限行程

    810


    15

    Z軸電機扭矩

    11N.M


    16

    X\Z軸連接方式

    直聯


    17

    可選刀塔

    100-12T(刀盤對邊不小于380)


    18

    可選刀塔中心高尺寸

    100

    mm

    19

    套筒直徑

    80

    mm

    20

    套筒行程

    80

    mm

    21

    尾座最大行程

    480

    mm

    22

    尾座套筒錐孔

    莫氏5號


    23

    外型尺寸

    3.1*1.8*2.1

    m

    SCK5075數控車床配置表

    序列

    名稱

    規格型號

    單位

    備注

    1

    主軸總成

    套筒式A2-8

    套

    數格

    2

    線性導軌

    45mm

    套

    THK

    3

    滾珠絲杠

    精密研磨級

    套

    THK

    4

    軸承

    精密

    套

    NSK或SKF

    5

    外圍鈑金

    TOM-CX5075X

    套

    標準款、含內防護、分水塊

    6

    伺服刀塔

    100-12T

    臺

    承鑫（臺嘉）

    7

    鏈?zhǔn)脚判紮C(jī)

    TOM-CX5075X

    臺

    8

    中空卡盤

    10寸

    臺

    9

    中空回轉油油缸

    10寸

    臺

    含拉桿

    10

    液壓系統全套

    TOM-CX5075X

    臺

    廣和

    11

    熱交換器

    RC-10AF 外掛

    個

    12

    立式水泵

    CDSP2L-30TP

    個

    13

    工作燈

    UP-N8

    支

    14

    警報燈

    UP-N11S

    支

    15

    聯軸器


    個

    商坤

    16

    電動潤滑系統


    個

    寶騰

    17

    尾座

    5號

    個
