項目

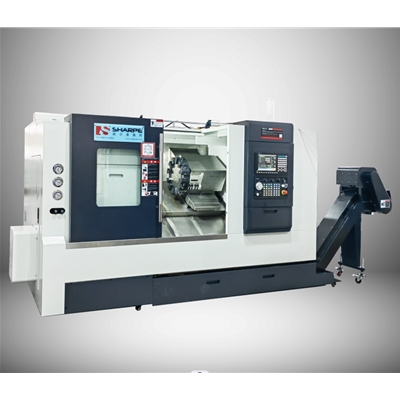

SCK5075車銑復合

機身

床面最大上回轉直徑

Φ570

最大加工直徑

Φ400（臺嘉BMT55）

刀架上最大加工直徑

Φ280

最大加工長度

670(10″) （臺嘉BMT55）

主軸及卡盤參數

主軸頭形式（可選卡盤）

A2-6（8″）

推薦主軸電機功率

11-15KW

主軸最高轉速

3000rpm

主軸孔直徑

Φ86

棒料通徑

Φ72

進給部份參數

X/Z軸絲桿規格

3210/4010

X軸極限行程

270

推薦X軸電機扭矩

11N.M

X/Z軸線軌規格

45/45

Z軸極限行程

810

推薦Z軸電機扭矩

11 N.M

X、Z軸連接方式

直聯

刀塔與尾座

可選裝刀塔（特殊配置）

Y軸動力刀塔（BMT55）

推薦刀塔中心高尺寸

160-170mm

Y軸行程

±40

套筒直徑

80

套筒行程

80

尾座最大行程

720

尾座套筒錐孔

莫氏5#

外型

床身形式及斜度

整體式/30^o

外型尺寸（長×寬×高）

2100×1386×1435

重量

重量(約重)

3700kg

序列

名稱

規格型號

數量

單位

備注

1

主軸總成

套筒式A2-6

1

套

數格

2

線性導軌

45mm

1

套

THK

3

滾珠絲杠

精密研磨級

1

套

THK

4

軸承

精密

1

套

NSK或SKF

5

外圍鈑金

CX5075X

1

臺套

標準款、含內防護、分水塊

6

伺服刀塔

100-12T

1

臺套

承鑫（臺嘉）

7

鏈式排屑機

CX5075X

1

臺套

8

中空卡盤

8寸

1

臺套

9

中空回轉油油缸

8寸

1

臺套

含拉桿

10

液壓系統全套

5075X

1

臺套

廣和

11

熱交換器

RC-10AF 外掛

1

個

12

立式水泵

CDSP2L-30TP

1

個

13

工作燈

UP-N8

1

支

14

警報燈

UP-N11S

1

支

15

聯軸器

1

個

商坤

16

電動潤滑系統

1

個

寶騰

17

尾座

5號

1

個
